一、NBTE弹性体介绍

NBTE是采用高压聚合与合金改性制备的非嵌段/无规双共聚弹性体，该弹性体集合嵌段苯乙烯的高刚性、苯乙烯丁二烯无规共聚链段的高弹性、以及长聚乙烯链段的高撕裂强度和抗热收缩性能。从而实现单一弹性体同时满足高刚性、高强度、高弹性和高抗热收缩性能。

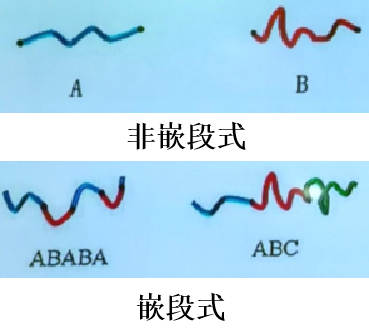

NBTE 非嵌段式：由单一的单体通过聚合反应形成的均聚物，其分子链中所有单体单元都相同。
EVA 嵌段式：由两个或更多的不同性质的聚合物段通过化学键连接而成。

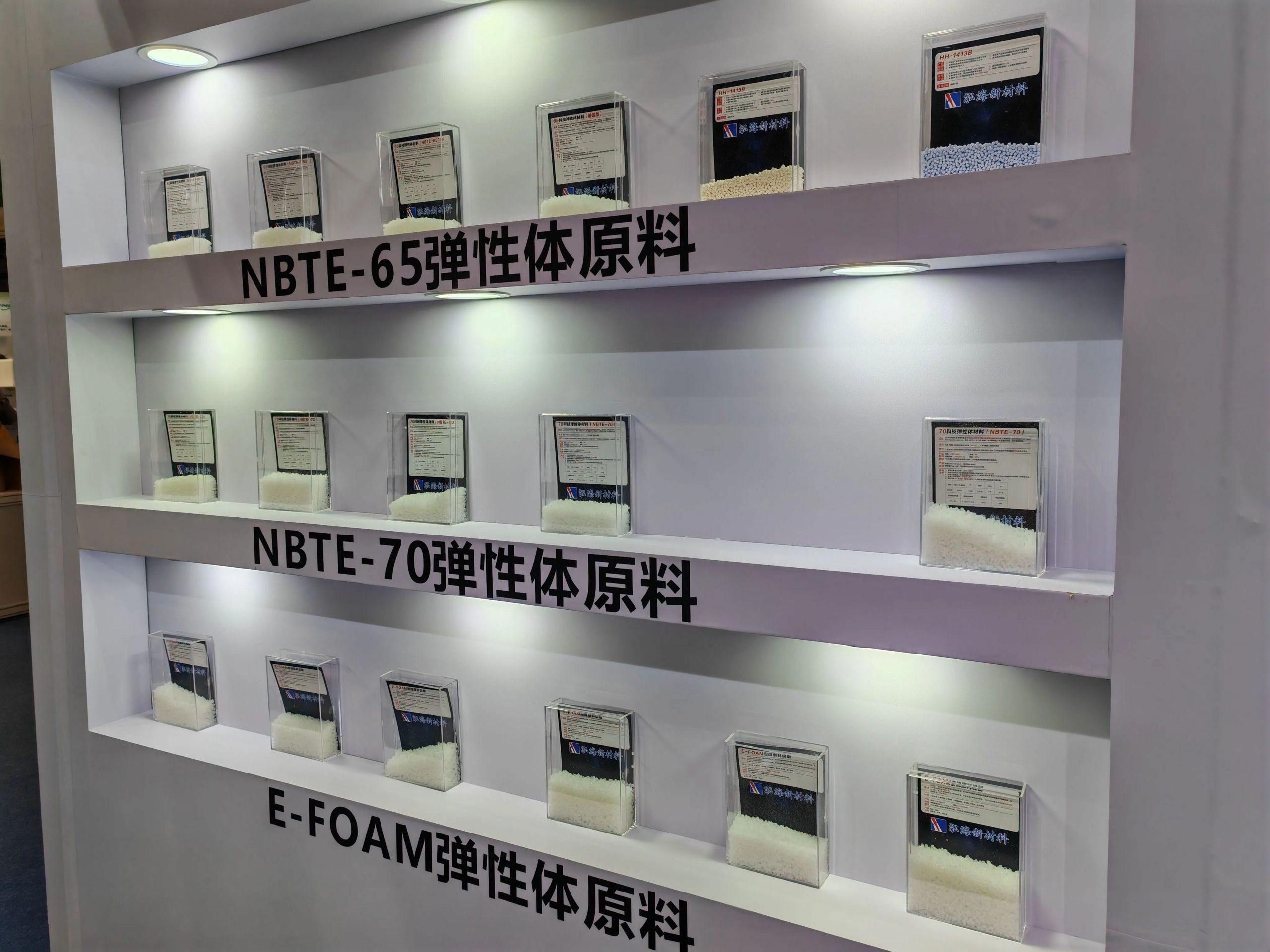

二、NBTE-65/70科技弹性体原料

1. NBTE-65

密度：0.923g/cm²
熔融指数：2.902g/10min
硬度：70
回弹：46%

2. NBTE-70

密度：0.9077g/cm²
熔融指数：2.164g/10min
硬度：64
回弹：57%

NBTE-65/70科技弹性体原料具有低密度、良好的回弹与力学性能、高粘结性及易成型的特点，弥补了化学发泡材料弹性超过70%以上的空白，广泛应用于制作球材、鞋中底、瑜伽垫和其他运动器材，适合需求高性能弹性材料的多种产品。

参考工艺：

密炼设备设定温度：95℃-100℃
助剂与NBTE弹性体原料粒投入密炼时间：12-15分钟
如有添加颜色：色母料等需与NBTE弹性体原料先密炼均匀后再加入架桥与发泡助剂一同密炼均匀。
密炼全过程温度：不超过120℃

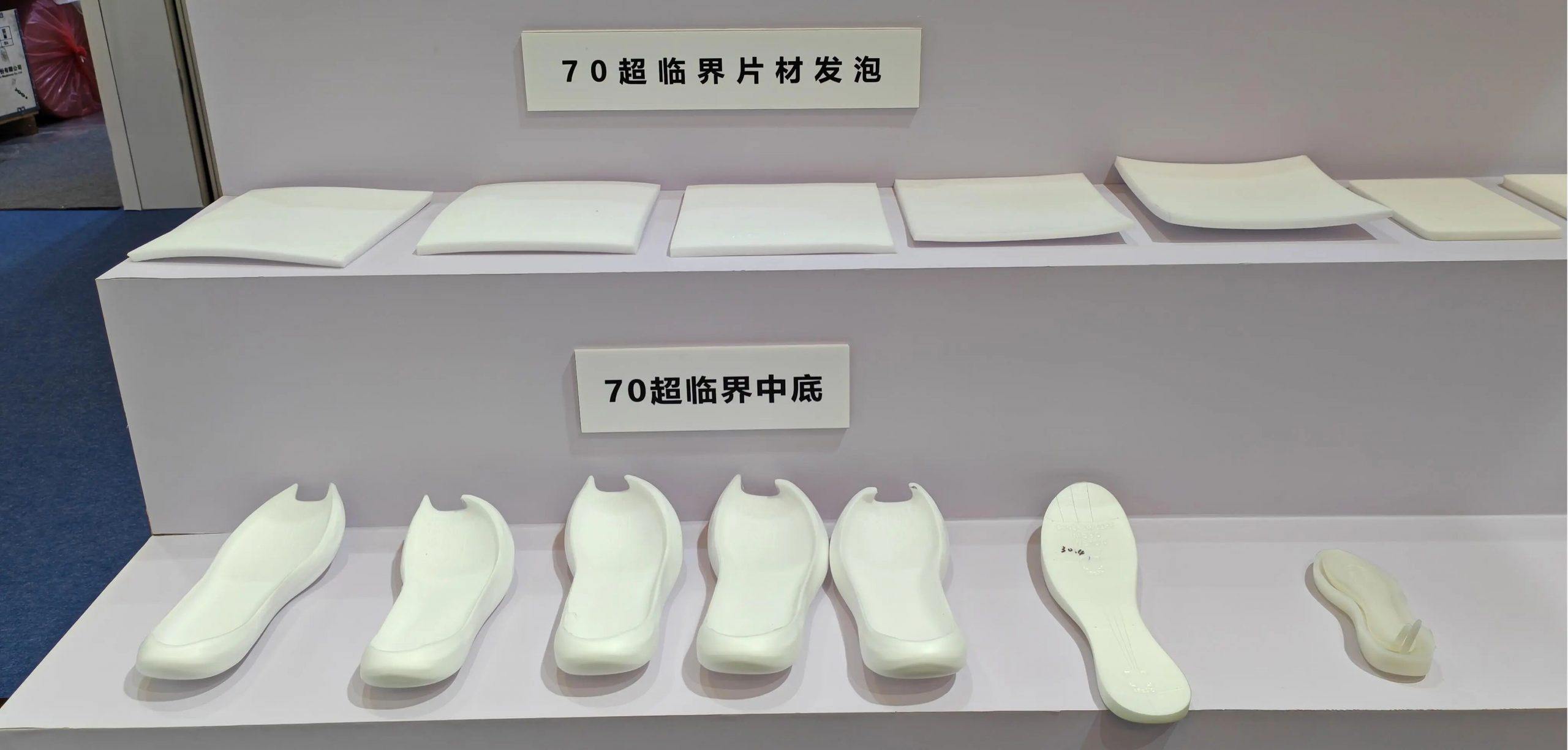

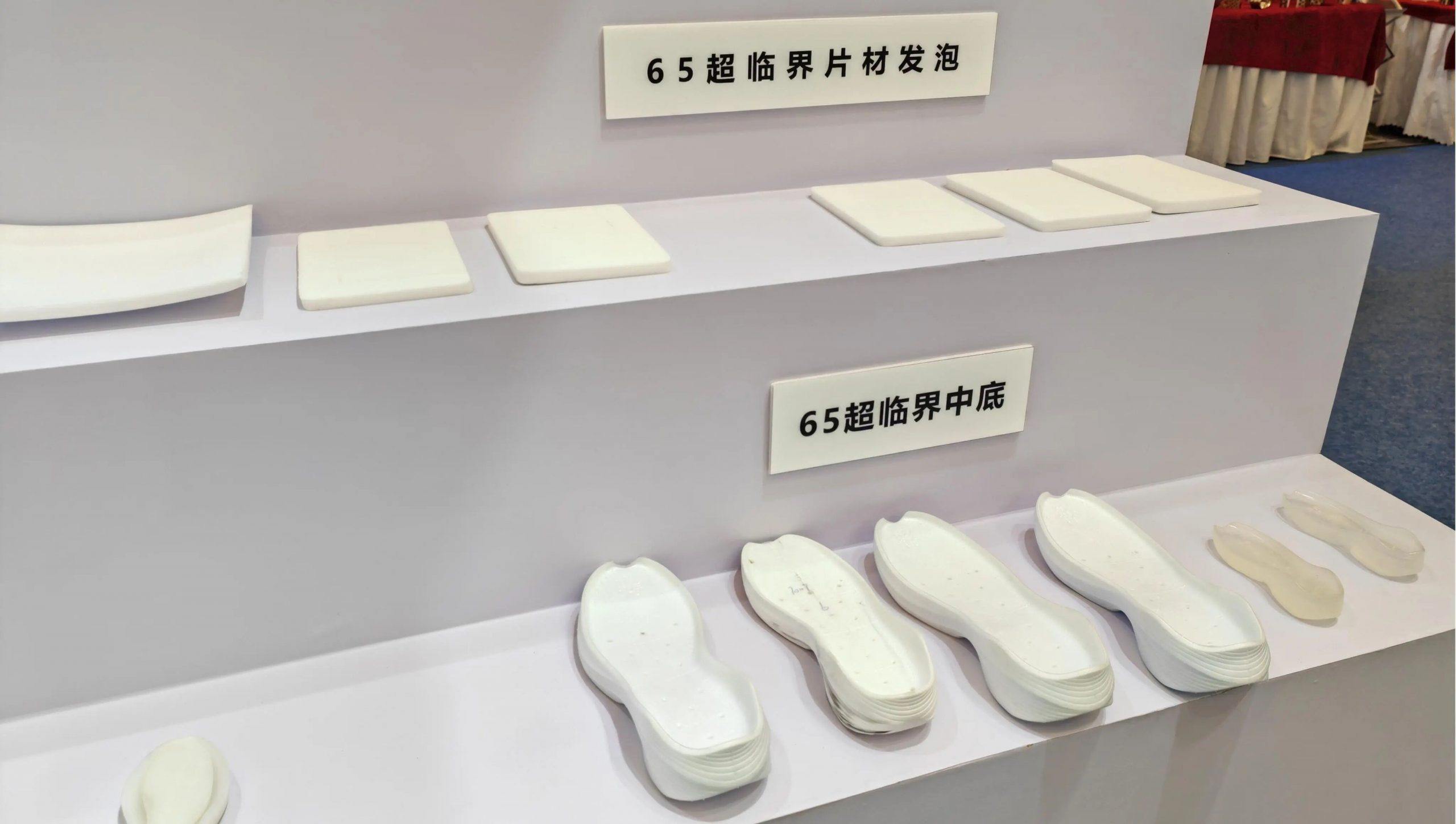

三、NBTE超临界发泡

NBTE科技弹性体采用定制化的阴离子聚合非嵌段热塑性弹性体（NBTE）与乙烯-醋酸乙烯共聚物进行共混造粒而成，适合模压发泡。

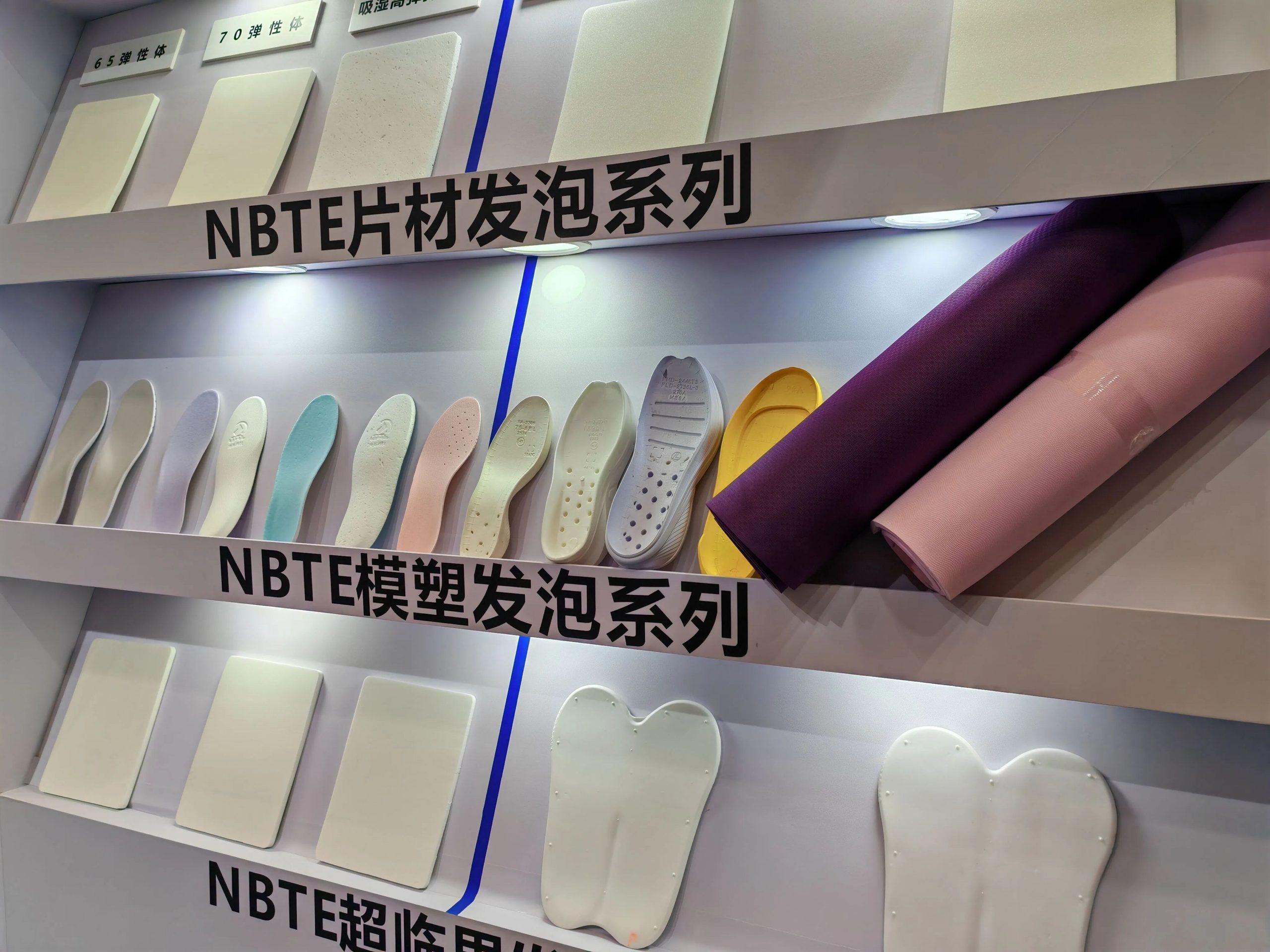

采用NBTE科技弹性体进行发泡，可获得柔软舒适的触感、澎湃的能量回弹、极佳的抗压缩变形能力，高性能橡塑复合材料泡绵。

专业调教配料密度低至0.11g/cm³
比传统E-TPU材料轻60%
同时能量回弹高达85%

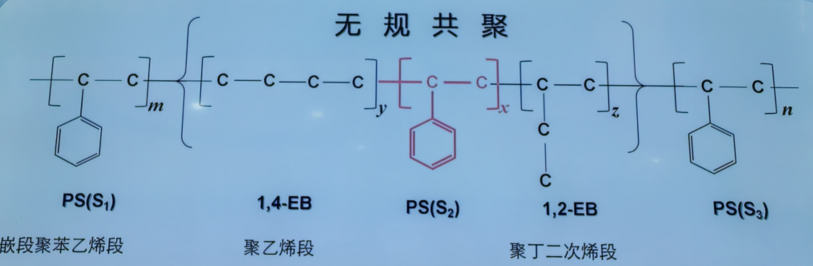

1、结构优势

无规结构：能够提供良好的加工性能与弹性。长链段提供良好的拉伸强度和撕裂强度、以及抗热收缩性能。

非嵌段结构：能够提升材料的强度、刚性、抗热收缩性能

2、性能优势

具有良好的加工性能：与POE、EVA、EDPM、SEBS具有良好的相容性。非常适合当下大倍率、轻量化，高弹性运动鞋中底的开发

另外：NBTE弹性体，还引入少量极性基团，从而避免传统POE、EPDM等弹性体用量增大对贴合强度带来损伤的缺陷。

来源：泓海新材

为了大家更方便的沟通，艾邦建立了超临界发泡产业交流群，欢迎相关材料企业、设备制造企业、超临界成品制造商等上下游企业的加入。

活动推荐：邀请函：超临界发泡技术创新及应用论坛（10月24日·宁波）

一、议题方向

时间	演讲议题	演讲单位
08:50-09:00	开场介绍	艾邦高分子江耀贵创始人
09:00-09:30	聚苯醚超临界连续挤出发泡板材工业化研制与应用	北京工商大学周洪福教授
09:30-10:00	超临界物理发泡工艺的材料特性及鞋材应用优势	东亚高新材料乔洪超经理
10:00-10:30	茶歇
10:30-11:00	模内烧结发泡快速成型聚合物珠粒成型体材料	中山大学南昌研究院翟文涛教授
11:00-11:30	3D打印发泡聚合物及其在轻量化结构中的应用	博理科技范博应用总监
11:30-12:00	可降解聚合物泡沫的绿色制备及应用	宁波材料所汪龙研究员
12:00-13:30	午餐
13:30-14:00	长碳链聚酰胺弹性体超临界发泡料的开发与应用	新元化学杜辉研发总工
14:00-14:30	面向鞋材快速制造的超临界发泡技术及应用	中国科学院福建物质结构研究所吴立新研究员/SAMPE全球会士(Fellow)
14:30-15:00	高熔体强度聚丙烯和挤出发泡工艺	中化石化王武聪研发高级主管
15:00-15:30	增强型热塑性聚氨酯的超临界CO₂发泡及其性能	华东理工大学胡冬冬副教授
15:30-16:00	面向低空经济的轻质高强泡沫材料	香港科技大学（广州）王军助理教授/博导
16:00-16:30	茶歇
16:30-17:00	聚合物/超临界流体体系凝聚态结构演变的原位高压表征	山东大学张磊研究员
17:00-17:30	超临界模压发泡材料开发及应用探究	宁波致微张利技术总监
17:30-18:00	轻质多功能聚合物基电磁屏蔽复合泡沫材料	西北工业大学马忠雷副教授
18:00-18:30	微相分离调控环烯烃共聚物多孔材料成型机理及应用	宁夏大学张瑞岩副教授/院长助理
18:30-20:00	晚宴
