“金属中框+双曲面玻璃”——手机结构天线设计方案 - 艾邦高分子

  •
  •   10023 · 2017-12-04 · 6066 次查看
    一、双玻金属手机有两种结构,对应两种天线方案
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmiayCsIHvcO8icLR7TCiaJeCOwa1ZmVpOZGUQHI14pOicR4vWEjdYrnf2MicX2iaz45kI400CSwHCQibAdVA/640?wx_fmt=png--img2--
    二、下面介绍中框不分割的手机天线方案


    1. 手机结构
    双玻超薄,这种结构图示如下图:
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmhiaIhyeFBC45uhmbLJIzJ8BZSTYmGCbVw9e78NZoicBHfa159ibDsrkNYNrOryahXomibcnPlIaeelHg/640?wx_fmt=png--img2--


    2.  特点
    a.双玻璃手机上下盖采用高强度的不锈钢材料,中框大量挖空金属,目的是减薄一层金属厚度。
    b.  框架是一个整体,由于是玻璃面板和后盖,天线可以直接做在玻璃或者支架上,金属框不需要被“分割”,只需要在金属框架上车削出需要的结构即可,省掉了纳米注塑环节,成本降低。
    c.中框整体“接地”
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmhorlFUhTTmicibxIkgqa4OvzkPDRGiaGUV4k4snMMZNGiboof9WiaVZvhed5QQ9m0ia62D151vxkUjiaRfg/640?wx_fmt=png--img2--
    3.天线制造工艺及材料
    (1)超薄FPC电路薄膜作为设计载体
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmhorlFUhTTmicibxIkgqa4OvzmVFib47TI7HwKm3FJLEHfVuP4jnw4HOFseszrLD7SqAklWp4xXNKFxg/640?wx_fmt=png--img2--

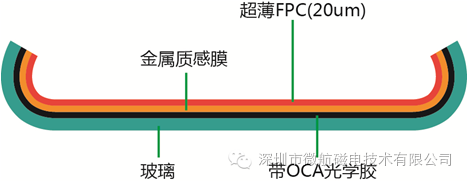

    当使用的玻璃是透明的情况下,天线就不适合直接做在玻璃上,制造商往往会给玻璃内侧做一层不透明装饰,这种情况就比较适合在装饰膜上覆盖上一层天线薄膜,也可布上其他电路。将超薄FPC贴在PET膜上。
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmhorlFUhTTmicibxIkgqa4OvzFMH7nSmHgDkDhxRrkvHOqGEkMubUHBxicRbXh1dNTicVw0uE4eian7xaQ/640?wx_fmt=png--img2--
         我们将这种薄膜称为”超薄FPC”贴膜天线
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmhorlFUhTTmicibxIkgqa4OvzTzkcGNgHIPJCt7wOkMudia3xGsQEYGot9TuPknTRKQoOfTibmAMPascQ/640?wx_fmt=png--img2--

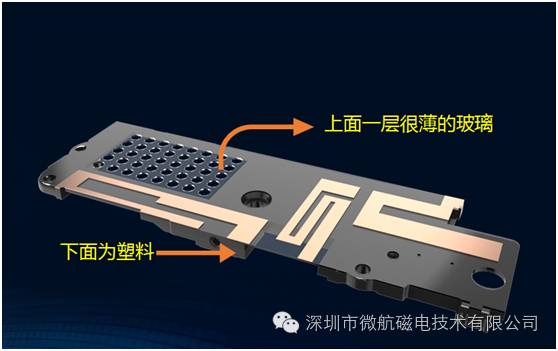

    (2)  天线的设计载体(超薄玻璃支架)
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmiayCsIHvcO8icLR7TCiaJeCOwKtqfZJxhviae28bjvvDVYKgiaMlllrarH1xakaVTYdQwKvca1LIPcbibw/640?wx_fmt=png--img2--
    a、   传统“塑料”支架的演变,材质厚度0.2mm,由原先的0.7mm减薄了0.5mm,且能3D成型。
    b、   玻璃支架可以和其他手机组件一起生产组装,即可以为其他组件提高强度,又可以减少其他组件使用塑料的厚度。
    c、   以肖特公司0.07mm厚度玻璃为,   其介电系数7.7(相比塑胶高一  倍)   非常适合用于超薄(5.xmm)厚度手机中。
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmhorlFUhTTmicibxIkgqa4OvzRWeoz9aaIrQA2B1AiakQs466EsXM7sibYNOaMdPbUL5aNYtAib8VxfjIQ/640?wx_fmt=png--img2--
    结构:玻璃片+塑料框,代替纯塑料壳,减薄了支架厚度
    (3) 天线载体是纯塑胶+金属载体
    --img1--https://mmbiz.qpic.cn/mmbiz_png/0hDe0CdgKmiayCsIHvcO8icLR7TCiaJeCOwXIs8AQtvC5mBjP7VSoISibGu3Jq6rNmsn6lUrrUyfqWiaGquWcsKDazA/640?wx_fmt=png--img2--
